Para desenhar brocas rapidamente no AutoCAD basta fazer como no vídeo abaixo:
Trata-se de uma técnica simples para desenhar ferramentas helicoidais de 2 cortes, ótimo para os desenhistas de ferramentas que não querem perder muito tempo desenhando ferramentas simples mas também não desejam relaxar nos detalhes.
Para começar a desenhar uma broca devemos determinar suas dimensões, vamos usar o seguinte exemplo: Broca MD Helicoidal Ø9,8 x 53 x Ø10 x 100mm - 2/C c/R.I. Hélice 30°
Vamos esboçar:
Vamos começar com a ponta da broca, como estamos tratando de uma broca de metal duro, o ângulo padrão da ponta é de 140°.
Com a linha de 30° feita vamos fazer os raios da hélice. R = 2,3 x Ø da broca (para hélice 30°).
Sendo assim, vamos utilizar os arcos e a linha de 30° para começar a hélice.
Agora copiamos a linha e os arcos até que a canelura fique mais ou menos assim:
Agora vamos espelhar os arcos:
Copiamos os arcos e unimos ao final do arco espelhado para dar o espaçamento dos canais.
Agora utilizando a distancia da primeira canelura, copiamos os arcos recém copiados.
Da mesma maneira que fizemos para espelhar os arcos fazemos para finalizar a hélice.
Após terminarmos os arcos aparamos as pontas deixando igual a figura abaixo:
Com ajuda de uma spline finalizamos os canais da broca completando a figura.
Para finalizar a ponta vamos detalhar utilizando arcos:

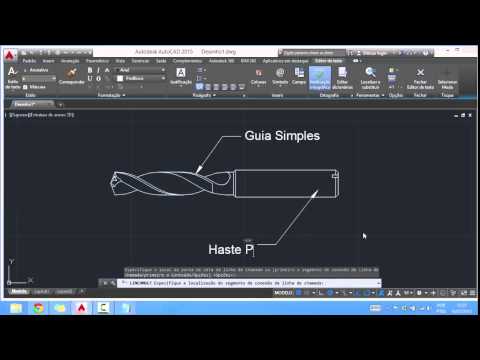

Com a ponta feita finalizamos as guias, que no caso são simples.
Por fim, finalizamos a haste, com rasgo de refrigeração interna:
Pronto, finalizamos o desenho da broca:
Sugestões, dúvidas ou comentários? Deixe sua mensagem!
